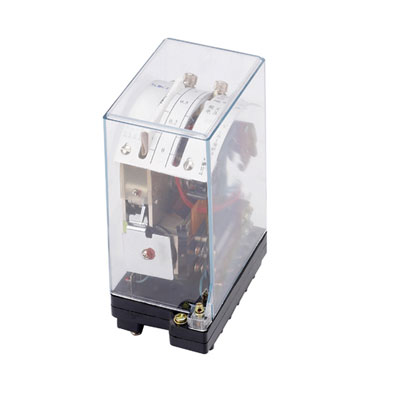

DS-21時間繼電器

時間繼電器系列

立即詢價

分享到：

DS-21時間繼電器應用范圍

DS-21時間繼電器作為輔助元件用于各種保護和自動控制線路中,使被控元件的動作得到可調節的延時。

繼電器DS-2l~24是短時帶電的時間繼電器;

DS-21/C~24/C是長期帯電的時間繼電器(帶外附電阻) ;

DS-25~28是交流時間繼電器。該繼電器具有一付瞬動轉換觸點,一付滑動延時主觸點和一付終止延時主觸點。

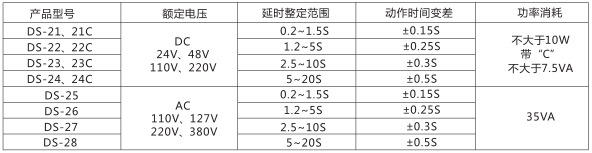

DS-21時間繼電器主要技術參數

·動作值: DS-21~24不大于70%額定電壓; DS-21C~24C不大于75%額定電壓; DS-25~28不大于85%額定電壓。

·返回值:不小于5%額定電壓。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

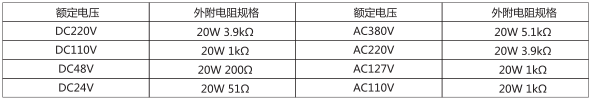

·外附電阻對照表

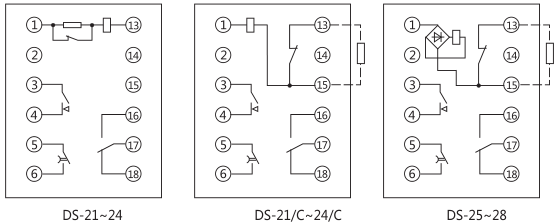

DS-21時間繼電器內部接線及外引接線圖(正視圖)

DS-21時間繼電器外形及開孔尺寸

相關產品

DSJ-11斷電延時時間繼電器

{pboot:if('HJS(ZSJ)-10直流斷電延時繼電器'!='沒有了！')}

HJS(ZSJ)-10直流斷電延時繼電器

{/pboot:if} {pboot:if('JHS(JSJ)-10交流斷電延時繼電器'!='沒有了！')}

JHS(JSJ)-10交流斷電延時繼電器

{/pboot:if}

DS-111時間繼電器

BS-7B時間繼電器

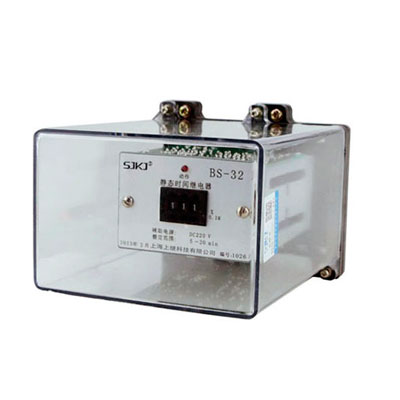

BS-30時間繼電器
